西门子PLC模块 SIMATIC S7-1200 G2系列可编程控制器
SIMATIC S7-1200 G2 具有集成 PROFINET 接口、强大的工艺功能和灵活的可扩展性等特点，为各种工艺任务提供了简单的通信和有效的解决方案，尤其满足多种应用中完全不同的自动化需求。
西门子PLC模块 SIMATIC S7-1200 G2系列可编程控制器优势
● 灵活简易的安装：与第一代硬件相同，所有的 SIMATIC S7-1200 G2 硬件都具有内置安装夹，能够方便地安装在一个标准 35 mm DIN 导轨上。这些内置的安装夹可以咬合到某个伸出位置，以便在需要进行背板悬挂安装时提供安装孔。同时 SIMATIC S7-1200 G2 硬件可以选择水平或竖直安装，为用户在众多应用场合的安装提供了灵活性。与第一代硬件不同，G2 的所有通信模块和信号模块均安装在CPU 的右侧。用户可以将通信模块连接到 CPU 或另一个通信模块。在安装任何信号模块之前，需先连接所有通信模块。信号模块可以连接到 CPU、通信模块或另一个信号模块右侧。安装时，对齐模块的柱脚与 CPU 或模块的孔，用力压入，直到柱脚卡入到位即可。

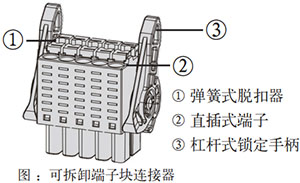

● 可拆卸的端子：所有 S7-1200 G2 设备均提供可拆卸的端子块连接器，确保了一次性接线可能性，除此之外也简化了硬件组件的更换过程。同时 G2 采用了全新的端子块连接器设计，在 CPU 和模块中采用直插式端子接线方式和杠杆式锁扣，**简化了接线过程，使拆卸和安装过程更加方便。

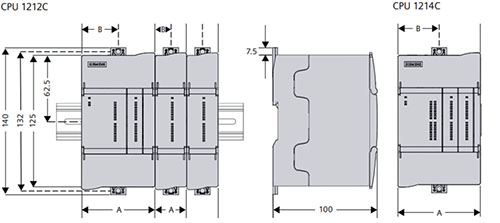

● 紧凑的结构：S7-1200 G2 在硬件设计上进行优化，通过减少 G2 在 DIN 导轨上占用的空间，从而允许在同一导轨上安装更多的设备或模块。例如，CPU 1212C 宽度仅有 70 mm，CPU 1214C 宽度仅有 80 mm，信号模块的宽度更是减少至 30 mm。整个系统会更加紧凑，为用户在安装过程中提供更高的效率和灵活性。

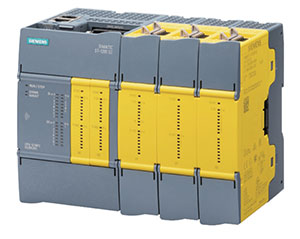

● 故障安全：S7-1200 G2 故障安全型 CPU 是 G2 家族中的一员， 用于有功能安全要求的应用场合，它除了拥有标准型 S7-1200 G2 所有特点外，还集成了故障安全功能，可支持到 SIL3 / Cat.4 / PL e 安全完整性等级，符合 IEC 61508、IEC 62061、ISO 13849-1、 GB20438、GB 20830 等国际和国内安全标准。S7-1200 G2 故障安全版本将安全技术轻松地和标准自动化合二为一，无缝地集成在一起。

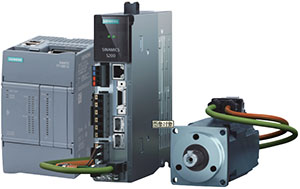

● 运动控制：S7-1200 G2 运动控制相较于 S7-1200 第一代有所调整。S7-1200 G2 CPU 引入了与 S7-1500/S7-1500T 相同的运动控制架构，基于 Profinet IO 协议，并采用了面向工艺对象的控制方法。覆盖了从单轴控制、同步轴控制到简单的运动学控制的更复杂、多元的运动控制场景，同时也实现了更高效、便捷的从基本控制器到高级控制器的功能扩展路径。其中工艺对象（TO）代表运动控制的控制元素，例如位置轴或输出凸轮。TO 在用户程序和物理设备之间建立逻辑关系，并通过允许参数设置（例如设置加速度、 减速度和加加速度等限制）来定义运动曲线。

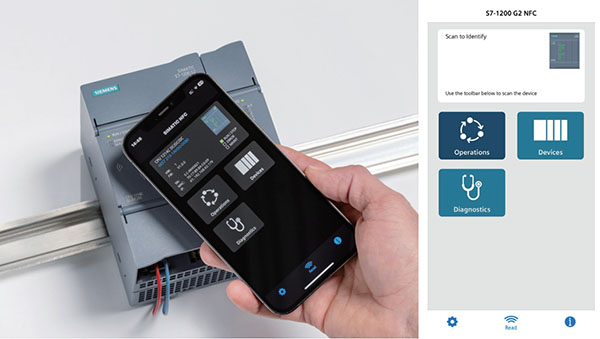

● NFC（近场通信）：S7-1200 G2 能够通过为其定制的 NFC 应用程序，配合 CPU 内嵌入的 NFC 标签，利用近场通信技术来轻松访问 S7-1200 G2系统。用户可在 Apple Store 中下载该应用程序“S7-1200 G2 NFC”。使用时，打开上述应用程序，将手机触碰 S7-1200 G2 CPU 的前面板，即可更改 CPU 的操作模式、查看连接到 CPU 的设备的详细信息以及读取诊断信息等。此 S7-1200 G2 NFC 应用程序将您的手机变成一个迷你人机界面（HMI）。此功能可在TIA 博途中启用或禁用，并可根据数据安全方面需求，对用户权限进行相应的配置。
西门子PLC模块 SIMATIC S7-1200 G2系列可编程控制器参数选型
西门子PLC模块 SIMATIC S7-1200 G2系列可编程控制器型号参考
| 西门子PLC模块订货号 | 产品描述 |
| 6ES7212-1BG50-0XB0 | CPU 1212C AC/DC/RLY |
| 6ES7212-1AG50-0XB0 | CPU 1212C DC/DC/DC |
| 6ES7212-1HG50-0XB0 | CPU 1212C DC/DC/RLY |
| 6ES7214-1BH50-0XB0 | CPU 1214C AC/DC/RLY |
| 6ES7214-1AH50-0XB0 | CPU 1214C DC/DC/DC |
| 6ES7214-1HH50-0XB0 | CPU 1214C DC/DC/RLY |
| 6ES7216-1ML50-0XB0 | CPU 1216 CPU 1216 DC |
| 6ES7217-1MM50-0XB0 | CPU 1217 CPU 1217 DC |
| 6ES7212-1AF50-0XB0 | CPU 1212FC DC/DC/DC |
| 6ES7212-1HF50-0XB0 | CPU 1212FC DC/DC/RLY |
| 6ES7214-1AF50-0XB0 | CPU 1214FC DC/DC/DC |
| 6ES7214-1HF50-0XB0 | CPU 1214FC DC/DC/RLY |
| 6ES7221-1BH50-0XB0 | SM 1221 16 x 24 V DC Input (Sink/Source) |
| 6ES7222-5BH50-0XB0 | SM 1222 16 x 24 V DC Output (Source) |
| 6ES7222-5HH50-0XB0 | SM 1222 16 x RLY Output |
| 6ES7223-5BH50-0XB0 | SM 1223 8 x 24 V DC Input/8 x 24 V DC Output |
| 6ES7223-5PH50-0XB0 | SM 1223 8 x 24 V DC Input/8 x RLY Output |
| 6ES7223-5BL50-0XB0 | SM 1223 DI 16 x 24 V DC / DQ 16 x 24 V DC |
| 6ES7223-5BL50-1XB0 | SM 1223 DI 16 x 24 V DC / DQ 16 x 24 V DC |
| 6ES7223-5PL50-0XB0 | SM 1223 DI 16 x 24 V DC / DQ 16 x RLY |
| 6ES7231-4HF50-0XB0 | SM 1231 8 x Analog Input |
| 6ES7231-5QF50-0XB0 | SM 1231 8 x TC |
| 6ES7231-5PD50-0XB0 | SM 1231 4 x RTD |
| 6ES7232-4HF50-0XB0 | SM 1232 8 x Analog Output |
| 6ES7233-4HF50-0XB0 | SM 1233 4 x Analog Input / 4 x Analog Output |
| 6ES7226-6ME50-0XB0 | SM 1226 F-DI 4 x 24 V DC / F-DQ 2 x 24 V DC / DI 2 x 24 V DC |
| 6ES7221-3BF50-0XB0 | SB 1221 100 kHz 8 x 24 V DC Input (Sink/Source) |
| 6ES7222-5BF50-0XB0 | SB 1222 100 kHz 8 x 24 V DC Output (Push-pull) |
| 6ES7223-7BF50-0XB0 | SB 1223 100 kHz 4 x 24 V DC Input/Output |
| 6ES7223-7AF50-0XB0 | SB 1223 200 kHz 4 x 5 V DC Input/Output |
| 6ES7231-4HD50-0XB0 | SB 1231 4 x Analog Input |
| 6ES7231-5QD50-0XB0 | SB 1231 4 x TC |
| 6ES7231-5PB50-0XB0 | SB 1231 2 x RTD |
| 6ES7232-4HD50-0XB0 | SB 1232 4 x Analog Output |
| 6ES7233-4HD50-0XB0 | SB 1233 2 x Analog Input / 2 x Analog Output |
| 6ES7241-1EA50-0XB0 | CM 1241 RS232/422/485 |
| 6ES7241-1CA50-0XB0 | CB 1241 RS485 |
| 6GK7243-1BX50-0XE0 | CP 1243-1 |
| 6ES7822-0AA25-0YA5 | STEP 7 Basic V21 |
| 6ES7822-1AA25-0YA5 | STEP 7 Professional V21 |
| 6ES7954-8LC04-0AA0 | 4MB |
| 6ES7954-8LE04-0AA0 | 12MB |
| 6ES7954-8LF04-0AA0 | 24MB |
| 6ES7954-8LL04-0AA0 | 256MB |
| 6ES7954-8LP04-0AA0 | 2GB |
| 6ES7954-8LT04-0AA0 | 32GB |
| 6ES7297-4AX50-0XA0 | BB 1297（未提供 CR2032 型号电池） |
| 6EP3333-4SC00-3AX0 | PM 1207 1 AC/24 V DC/5A/UDI/EX |
| 6EP3333-4SB00-3AX0 | PM 1207 1 AC/24 V DC/5A/UDI |
| 6GK7277-1AA50-0AA0 | CSM 1277 G2 紧凑型交换模块 |
| 6ES7274-1XF50-0XA0 | SIM 1274 1212C 仿真器，8 位 |
| 6ES7274-1XH50-0XA0 | SIM 1274 1214C 仿真器，14 位 |
| 6GK1902-1BB10-2AE0 | IE FastConnect RJ45 插头 180 2x 2 SMART，电缆引出端 1 包 = 50 件 |
| 6GK1902-1BB10-2AH0 | IE FastConnect RJ45 插头 180 2x 2 SMART，电缆引出端 1 包 = 100 件 |
| 6GK1902-1BB10-2AN0 | IE FastConnect RJ45 插头 180 2x 2 SMART，电缆引出端 1 包 = 200 件 |
| 6XV1861-4AU10 | 标准总线电缆（4 芯），优选长度，未装配，供货单位 1000 m |
| 6ES7292-2AF50-0XA0 | 推入式端子排镀锡，用于 CPU DC PS，灰色（每个 6 插针） |
| 6ES7292-2AF50-0XA3 | 推入式端子排镀锡，用于 CPU AC PS，橙色（每个 6 插针） |
| 6ES7292-2AH50-0XA0 | 镀锡输入 / 输出端子块，灰色，用于 CPU 1212C 输出侧（每个 8 插针） |
| 6ES7292-2AK50-0XA0 | 镀锡输入 / 输出端子块，灰色，用于 CPU 1212C 线路侧（每个 10 插针） |
| 6ES7292-4AK50-0XA0 | 镀锡输入 / 输出端子块，灰色，用于信号板数字量（每个 10 插针） |
| 6ES7292-2AM50-0XA0 | 镀锡输入 / 输出端子块，灰色，用于 CPU 1214C 输出侧（每个 12 插针） |
| 6ES7292-2AR50-0XA0 | 镀锡输入 / 输出端子块，灰色，用于 CPU 1214C 线路侧（每个 16 插针） |
| 6ES7292-2AK50-0XA3 | 镀锡输入 / 输出端子块，橙色，用于 SM 1222 输出侧，继电器（每个 8 插针） |
| 6ES7292-2AH50-0XA3 | 镀锡输入 / 输出端子块，橙色，用于 CPU 1212C 输出侧，继电器（每个 8 插针） |
| 6ES7292-2AM50-0XA3 | 镀锡输入 / 输出端子块，橙色，用于 CPU 1214C 输出侧，继电器（每个 12 插针） |
| 6ES7292-2AP50-0XA3 | 镀锡输入 / 输出端子块，橙色，用于信号模块输出侧，继电器（每个 14 插针） |
| 6ES7292-4BK50-0XA4 | 镀金输入 / 输出端子块，浅灰色，用于信号板模拟量（每个 6 插针） |
| 6ES7292-2BK50-0XA4 | 镀金输入 / 输出端子块，浅灰色，用于信号模块模拟量（每个 10 插针） |
| 6ES7291-1AA50-0XA0 | CPU 1212C、CPU 1212FC (70 mm) |
| 6ES7291-1AB50-0XA0 | CPU 1214C、CPU 1214FC (80 mm) |
| 6ES7291-1BA50-0XA0 | SM、CM (30 mm) |
| 6ES7291-1BB50-0XA0 | SM (50 mm) |
| 6AG1214-1AH50-7XB0 | SIPLUS S7-1200G2: CPU1214C DC/DC/DC 基于 6ES7214-1AH50-0XB0，保形涂 层 -40...+70°C；板载输入/输出：14xDI 24 V DC；10xDO 24VDC；内存：程序 250KB 数据：750KB，保留率：20 KB |
| 6AG1214-1BH50-7XB0 | SIPLUS S7-1200 G2: CPU 1214C AC/DC/RLY 基于 6ES7214-1BH50-0XB0，保形涂 层 -40...+70 °C；板载输入/输出：14xDI 24 V DC；10xDO 继电器 2 A；内存：程 序250KB 数据：750KB；保留率：20 KB |
| 6AG1214-1HH50-7XB0 | SIPLUS S7-1200G2: CPU 1214C DC/DC/RLY 基于 6ES7214-1HH50-0XB0，保形涂 层 -40...+70 °C；板载输入/输出：14xDI 24 V DC；10xDO 继电器；内存：程序 250KB 数据：750KB，保留率：20 KB |
| 6AG1221-1BH50-7XB0 | SIPLUS S7-1200 G2: SM1221 16DI 基于 6ES7221-1BH50-0XB0 保形涂层 -40...+70 °C；输入：16xDI 24 V DC 漏型 / 源型 |
| 6AG1222-5BH50-7XB0 | SIPLUS S7-1200 G2: SM1222 16DQ 基于 6ES7221-5BH50-0XB0 保形涂层 -40...+70 °C；输出：16x DQ 24 V DC 0.5A 源极晶体管 |
| 6AG1222-5HH50-7XB0 | SIPLUS S7-1200 G2: SM1222 16DQ RLY 基于 6ES7222-5HH50-0XB0 保形涂层 -40...+70 °C；SM1222 数字量输出模块 16xDQ，继电器 2 A |
| 6AG1223-5BH50-7XB0 | SIPLUS S7-1200 G2: SM1223 8DI / 8DQ 基于 6ES7223-5BH50-0XB0 保形涂层 -40...+70 °C；输入：8xDI 24V DC 漏型 / 原型；输出：8xDO, 24 V DC 0.5 A，源 极晶体管 |
| 6AG1223-5PH50-7XB0 | SIPLUS S7-1200 G2: SM1223 8DI / 8DQ 基于 6ES7223-5PH50-0XB0 保形涂层 -40...+70 °C；输入：8xDI 24 V DC 漏型 / 源型；输出：8xDO 继电器 2 A |
| 6AG1231-4HF50-7XB0 | SIPLUS S7-1200 G2: SM1231 8AI 基于 6ES7231-4HF50-0XB0 保形涂层 -40...+70 °C；输入：8xAI 14 bit ADC (+/-10 V, +/-5 V, +/-2.5 V 或 0-20 mA/4-20 mA) |
| 6AG1232-4HF50-7XB0 | SIPLUS S7-1200 G2: SM1232 8AQ 基于 6ES7232-4HF50-0XB0 保形涂层 -40...+70 °C；输出：8xAQ 14 bit DAC (+/-10 V, 0-20 mA 或 4-20 mA) |
| 6AG1233-4HF50-7XB0 | SIPLUS S7-1200 G2: SM1233 4AI / 4AQ 基于 6ES7233-4HF50-0XB0 保形涂层 -40...+70 °C；输入：4xAI 14 bit ADC (+/-10 V, +/-5 V, +/-2.5 V 或 0-20 mA/4-20 mA)；输出：4x AQ 14 bit DAC (+/-10 V, 0-20 mA or 4-20 mA) |
| 6AG1231-5QF50-7XB0 | SIPLUS S7-1200 G2: SM1231 8AI TC 基于 6ES7231-5QF50-0XB0 保形涂层 -20...+70 °C；8xAI 热电偶模块，类型 J 或 K |
| 6AG1231-5PD50-7XB0 | SIPLUS S7-1200 G2: SM1231 4AI RTD 基于 6ES7231-5PD50-0XB0 保形涂层 -40...+70 °C；Pt100 和 Pt1000 |
| 6AG1241-1EA50-7XB0 | SIPLUS S7-1200 G2: CM RS232/422/485 基于 6ES7241-1EA50-0XB0 保形涂层 -40...+70 °C；接口：RS232/422/485，插入式接线端子 |
| 6AG2214-1AH50-4XB0 | SIPLUS S7-1200 G2: CPU1214C DC/DC/DC RAIL 基于 6ES7214-1AH50-0XB0，保 形涂层 -40...+70 °C，可在 85 °C 下工作 10 分钟；板载输入/输出：14xDI 24 V DC；10xDO 24 VDC；内存：程序 250KB 数据：750KB，保留率：20 KB |
| 6AG2214-1HH50-4XB0 | SIPLUS S7-1200 G2: CPU1214C DC/DC/RLY RAIL 基于 6ES7214-1HH50-0XB0， 保形涂层 -40...+70 °C，可在 85 °C下工作 10 分钟；板载输入/输出：14xDI 24 V DC；10xDO 继电器；内存：程序 250KB 数据：750KB，保留率：20 KB |
| 6AG2221-1BH50-4XB0 | SIPLUS S7-1200 G2: SM1221 16DI RAIL 基于 6ES7221-1BH50-0XB0 保形涂层 -40...+70 °C，可在 85 °C 下工作 10 分钟。输入：16xDI 24 V DC 漏型 / 源型 |
| 6AG2222-5BH50-4XB0 | SIPLUS S7-1200 G2: SM1222 16DQ RAIL 基于 6ES7221-5BH50-0XB0 保形涂层 -40...+70 °C，可在 85 °C 下工作 10 分钟。输出：16xDQ 24 V DC 0.5A 源极晶 体管 |
| 6AG2222-5HH50-4XB0 | SIPLUS S7-1200 G2: SM1222 16DQ RLY RAIL 基于 6ES7222-5HH50-0XB0 保 形涂层 -40...+70 °C，可在 85 °C 下工作 10 分钟。SM1222 数字量输出模块 16xDQ，继电器 2 A |
| 6AG2223-5BH50-4XB0 | SIPLUS S7-1200 G2: SM1223 8DI / 8DQ RAIL 基于 6ES7223-5BH50-0XB0 保形涂 层 -40...+70 °C，可在 85 °C 下工作10分钟。输入：8xDI 24 V DC 漏型 / 源型 输 出： 8xDO, 24 V DC 0.5 A，源极晶体管 |
| 6AG2223-5PH50-4XB0 | SIPLUS S7-1200 G2: SIPLUS S7-1200 SM1223 8DI / 8DQ RAIL 基于 6ES7223- 5PH50-0XB0 保形涂层 -40...+70 °C，可在 85 °C 下工作10分钟。输入：8xDI 24 V DC 漏型 / 源型；输出：8xDO 继电器 2 A |
| 6AG2231-4HF50-4XB0 | SIPLUS S7-1200 G2: SM1231 8AI RAIL 基于 6ES7231-4HF50-0XB0 保形涂层 -40...+70 °C，可在 85 °C 下工作 10 分钟。输入：8xAI 14 bit ADC (+/-10 V, +/-5 V, +/-2.5 V 或 0-20 mA/4-20 mA) |
| 6AG2232-4HF50-4XB0 | SIPLUS S7-1200 G2: SM1232 8AQ RAIL 基于 6ES7232-4HF50-0XB0 保形涂层 -40...+70 °C，可在 85 °C 下工作 10 分钟。输出：8xAQ 14 bit DAC (+/-10 V, 0-20 mA 或 4-20 mA) |
| 6AG2233-4HF50-4XB0 | SIPLUS S7-1200 G2: SM1233 4AI / 4AQ RAIL 基于 6ES7233-4HF50-0XB0 保形涂 层 -40...+70 °C，可在 85 °C 下工作 10 分钟。输入：4xAI 14 bit ADC (+/-10 V, +/-5 V, +/-2.5 V 或 0-20 mA/4-20 mA)；输出：4xAQ 14 bit DAC (+/-10 V, 0-20 mA or 4-20 mA) |
| 6AG2231-5PD50-4XB0 | SIPLUS S7-1200 G2: SM1231 4AI RTD RAIL 基于 6ES7231-5PD50-0XB0 保形涂层 OT4: -40...+70 °C 可在 85 °C 下工作 10 分钟。Pt100 和 Pt1000 |
| 6AG2241-1EA50-4XB0 | SIPLUS S7-1200 G2: CM RS232/422/485 RAIL 基于 6ES7241-1EA50-0XB0 保形涂 层 OT4: -40...+70 °C 可在 85 °C 下工作 10 分钟。接口：RS232/422/485，插入 式接线端子 |
