工易自营西门子阀门定位器的阀位反馈信号ly模块如何接线，需要注意什么？
阀位反馈信号ly模块是西门子定位器的扩展模块，和主板之间通过扁平电缆连接，反馈信号为4-20mA，

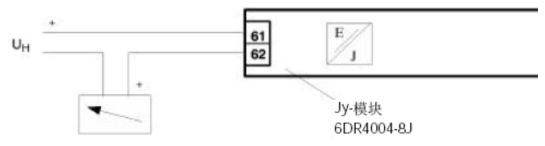

与阀门开度成正比，和LCD显示的阀位应一致。ly模块的端子号为61，62。接线如图。
图中的UH为供电电源，6DR4004-8J的供电电压范围是12-35V，Ily模块是两线制回路供电的，千万不要忘记配电，否则是不工作的。
